Le logiciel Magic Mark Laser offre déjà un large éventail de fonctions pour la création, le contrôle et la réalisation de marquages laser. Des plugins permettent d’étendre les capacités du logiciel à des applications spécifiques telles que l’intégration de données, l’automatisation, la reconnaissance d’images ou des exigences particulières en matière de mise en page. Cela permet de concevoir des processus plus efficacement, d’utiliser les systèmes laser avec davantage de souplesse et d’adapter précisément les solutions à des applications spécifiques.
Développer Magic Mark de manière modulaire
Plus l'application est personnalisée, plus il est important de disposer des fonctionnalités logicielles adaptées. Les plugins Magic Mark sont classés dans les catégories « Contrôle », « Graphisme » et « Modificateurs » et permettent de voir d'un seul coup d'œil quelles extensions automatisent les processus, assouplissent les mises en page de marquage ou permettent une personnalisation ciblée des éléments graphiques existants.
| Nom du plugin | Fonction | Inclus dans Magic Mark |
|---|---|---|
| WebAPI Plugin | Interface | Disponible en option |
| Data Import Plugin | Importation de données et gestion des variables | Disponible en option |
| OPC-UA Plugin | Échange de données | Disponible en option |
| GS1 Builder | Codes DataMatrix GS1 | Disponible en option |
| AOI Plugin | Reconnaissance d'images | Inclus avec le système de vision AOI |
| Control Plugin | Contrôle des processus | Disponible en option |
| Sockets Plugin | Communication entre appareils | Disponible en option |
| Auto Focus Plugin | Mise au point automatique | Disponible en option |
| Foil Star Plugin | Manipulation des feuilles | Inclus avec le Foil Star |
sehr gut
gut
ungeeignet
| Nom du plugin | Fonction | Inclus dans Magic Mark |
|---|---|---|
| Ruler Scale Plugin | Grille de mesure | Disponible en option |
| Las File Quick Select | Sélection rapide de la mise en page | Disponible en option |
| Character-to-DXF | Codage des caractères | Disponible en option |
| Nom du plugin | Fonction | Inclus dans Magic Mark |
|---|---|---|
| Contour Tool | Contours et remplissages | Disponible en option * |
| Text Path | Alignement du texte le long des tracés | Disponible en option |
| OCR Plugin | Polices OCR-A/OCR-B | Disponible en option |
* Les remplissages créés à l'aide de l'outil Contour sont inclus dans la version standard de Magic Mark
Applications et processus
Toutes les applications n'ont pas les mêmes exigences en matière de logiciel d'étiquetage. Dans certains processus, les données doivent être fournies automatiquement ; dans d'autres, l'accent est mis sur la reconnaissance d'images, la connectivité des appareils ou des fonctions spéciales de mise en page. Les plugins Magic Mark enrichissent spécifiquement le logiciel des fonctionnalités requises pour votre application.
Le plugin WebAPI pour Magic Mark offre une interface flexible permettant le contrôle externe, la gestion des variables, la visualisation de la mise en page et la transmission d'événements via un serveur HTTP intégré.
Le plugin Data Import permet d'importer directement dans le processus d'étiquetage des données provenant de bases de données, de systèmes ERP, CRM et MES, ainsi que de fichiers CSV et XML. Cela permet de générer automatiquement des contenus variables et de réduire les saisies manuelles. Le plugin Data Import dispose d'une interface standardisée (API REST) qui permet une communication via HTTP depuis Magic Mark, indépendamment de la plateforme et du langage de programmation utilisés.
Le plugin OPC-UA assure une communication fiable entre différents systèmes compatibles OPC-UA. Il permet l'échange sécurisé ainsi que la mise à disposition de données et de fonctions en tant que client ou serveur.
GS1 Builder vous aide à créer des codes DataMatrix respectant une structure de données GS1 valide. Cela vous permet de préparer des étiquettes pour des produits traçables conformément aux normes du secteur et de les utiliser directement dans Magic Mark.
Le plugin AOI ajoute des fonctionnalités de traitement d'image à Magic Mark. Les objets, le texte et les codes peuvent être automatiquement détectés, analysés et utilisés pour un alignement précis du marquage laser.
Grâce aux plug-ins « Sockets » et « Control », il est possible d'intégrer au processus de marquage des périphériques externes tels que des lecteurs d'identification, des systèmes de caméras, des alimentations électriques ou d'autres composants contrôlables via IP. Cela permet de contrôler et d'automatiser les flux de travail directement depuis Magic Mark.
Des plugins tels que Contour Tool, Text Path, Character-to-DXF, Ruler Scale et OCR Plugin élargissent les possibilités de conception offertes par Magic Mark. Ils vous permettent de créer des contours, des tracés, des échelles, des caractères spéciaux ou des polices OCR au point directement dans la mise en page de marquage.
Des plugins tels que Foil Star et Control Plugin prennent en charge les étapes récurrentes du processus, telles que la manipulation du film et les séquences de commande simples. Cela rend les processus de marquage plus efficaces et reproductibles.

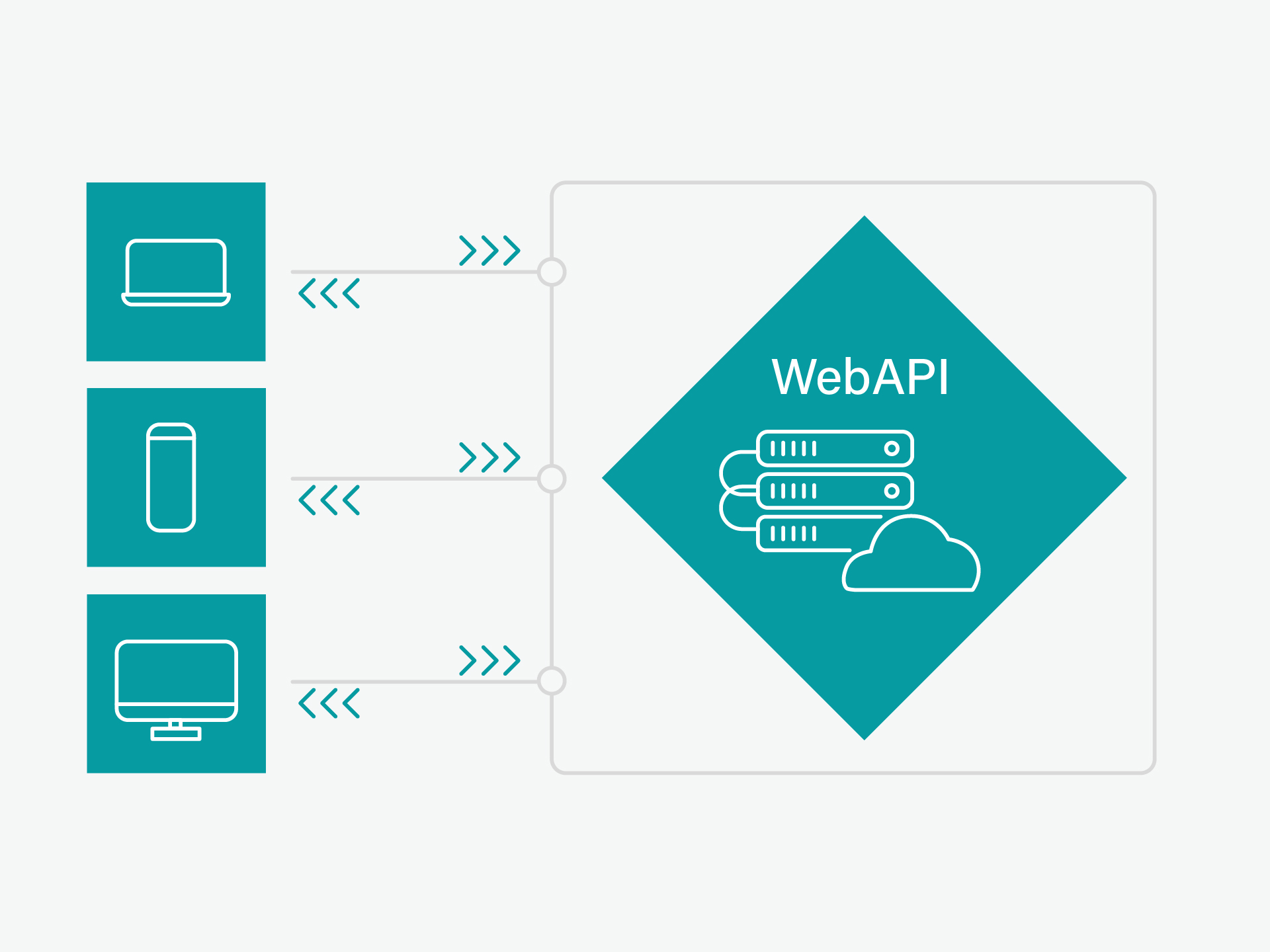

Le plugin WebAPI met à disposition les interfaces Magic Mark via un serveur HTTP intégré. Cela permet à des applications externes, à des systèmes de gestion de la production ou à des scripts d'appeler les fonctions de LaserControl, ScannerControl et Workstation via HTTP. De plus, le plugin fournit ses propres variables qui peuvent être utilisées dans les mises en page Magic Mark.
Grâce à plugin Data Import, vous pouvez importer des données provenant de bases de données, de systèmes ERP ou MES, ainsi que de fichiers CSV, TXT ou XML, directement dans Magic Mark. Cela permet de générer automatiquement des contenus variables tels que des numéros de série, des numéros de lot ou des références de pièces pour le marquage laser.
Notre plugin OPC-UA relie les installations industrielles, les machines et les logiciels via une norme de communication uniforme et sécurisée. Il est capable à la fois de lire et de surveiller les données provenant d'autres systèmes OPC-UA, mais aussi de fournir lui-même des données structurées et des fonctions aux systèmes de niveau supérieur. En d'autres termes, le plugin OPC-UA peut être utilisé aussi bien en tant que client qu'en tant que serveur.
Grâce à GS1 Builder, vous pouvez créer des codes DataMatrix respectant la structure de données GS1 directement dans Magic Mark. Ce module complémentaire permet un étiquetage des produits conforme aux normes et simplifie la mise en place d'étiquettes traçables.
Le plugin AOI enrichit Magic Mark de fonctionnalités de traitement et d'analyse d'images. Les objets, le texte et les codes peuvent être automatiquement détectés, identifiés et utilisés pour un alignement et une inspection précis du marquage laser.
Le plugin Control vous permet de contrôler des périphériques et des processus externes directement depuis Magic Mark. Vous pouvez ainsi automatiser les processus de marquage et intégrer des composants supplémentaires dans le flux de travail.
Le plugin Sockets permet à Magic Mark de communiquer avec des périphériques externes via des connexions réseau. Cela permet d'échanger des informations et de mettre en place des flux de travail automatisés avec des systèmes de caméras, des lecteurs ou d'autres composants.

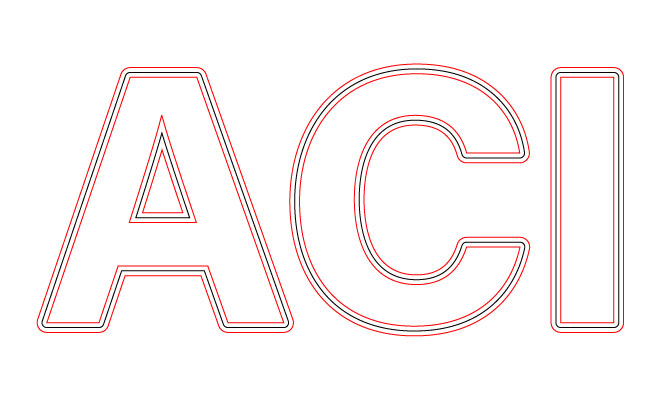

Le Contour Tool détecte automatiquement les contours dans les graphiques et les utilise pour le marquage laser. Cela permet de préparer efficacement les dessins, logos ou éléments graphiques existants en vue du processus de marquage.
Le plugin Text Path vous permet de placer du texte le long de lignes, de cercles ou de contours quelconques. Cela permet d'adapter de manière flexible les libellés à la géométrie des pièces et aux exigences spécifiques de mise en page.
Grâce à la fonction Character-to-DXF, les caractères et les symboles peuvent être intégrés dans les schémas de marquage sous forme de graphiques DXF. Cela permet d'utiliser de manière flexible des caractères personnalisés, des logos ou des éléments de marquage spéciaux pour le marquage laser.
Le plugin Ruler Scale vous aide à créer des échelles, des graduations et des repères de mesure. Il vous permet ainsi de générer efficacement des étiquettes d'échelle pour des composants techniques et des applications de mesure.
Le plugin OCR permet d'intégrer directement les polices OCR-A et OCR-B dans les modèles de marquage. Cela permet de créer des marquages optimisés pour la reconnaissance automatique des caractères par les systèmes de lecture et de vérification en aval.

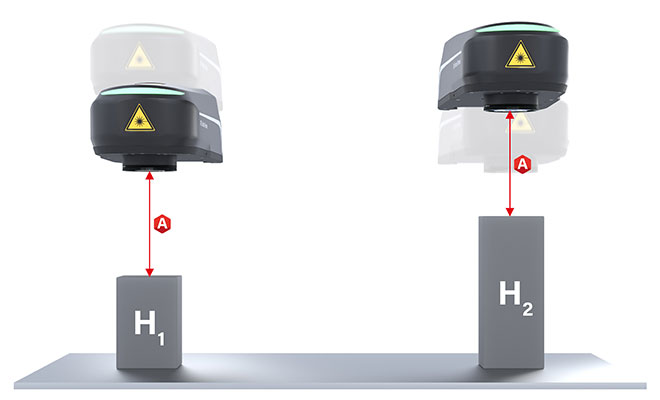

Le plugin Auto Focus ajuste automatiquement la mise au point du laser en fonction de la hauteur des différents composants. Cela garantit des résultats de marquage reproductibles et réduit le recours aux réglages manuels.
Le plugin Foil Star permet de se connecter au système de gestion de films Foil Star et de le contrôler directement depuis Magic Mark. Le transport du film et le processus d'étiquetage sont gérés de manière centralisée via le logiciel d'étiquetage, et les modèles d'étiquetage sont traités de manière entièrement automatique.
Grâce à la fonction Las File Quick Select, vous pouvez sélectionner et charger rapidement des fichiers d'étiquetage pré-configurés. Cela facilite le passage d'une tâche d'étiquetage récurrente à une autre et favorise l'efficacité des flux de travail.
Divers plugins sont disponibles pour Magic Mark et permettent d'étendre les fonctionnalités du logiciel d'étiquetage en fonction de l'application. Il s'agit notamment du plugin d'importation de données, de GS1 Builder, du plugin AOI, du plugin de contrôle, du plugin Sockets, du plugin de mise au point automatique, du plugin Foil Star, de Las File Quick Select, de l'outil Contour, du plugin Text Path, de Character-to-DXF, du plugin Ruler Scale et du plugin OCR.
Ces plug-ins prennent en charge, entre autres, l’importation de données, les codes GS1 DataMatrix, le traitement d’images, l’automatisation, la communication entre appareils, la gestion des films, ainsi que des fonctions spéciales de mise en page et de graphisme.
Oui, de nombreux plugins Magic Mark peuvent également être intégrés a posteriori dans des installations existantes. La possibilité d'une telle mise à niveau dépend de la version de Magic Mark utilisée, du système laser et de la configuration matérielle spécifique. Parmi les extensions courantes, on trouve par exemple des plugins pour l'importation de données, la communication avec les périphériques, l'automatisation ou la mise au point automatique.
Cela permet d'adapter de manière flexible le logiciel de marquage à de nouvelles exigences, à de nouveaux processus ou à du matériel supplémentaire.
Plusieurs plugins Magic Mark sont disponibles pour automatiser les processus de marquage. En fonction de l’application, différentes extensions peuvent être combinées :
Cela permet une automatisation poussée de la fourniture des données, du contrôle du système et des processus de marquage.
Oui, le module d'importation de données permet d'importer dans Magic Mark des données d'étiquetage provenant de sources externes. Il s'agit notamment des systèmes ERP et MES, des bases de données relationnelles, ainsi que des fichiers CSV, TXT ou XML.
Cela permet de fournir automatiquement des informations variables — telles que des numéros de série, des numéros de lot, des références de pièces ou des données de production — pour le processus de marquage, réduisant ainsi le recours à la saisie manuelle.
Oui, le plugin AOI offre une extension logicielle dédiée au traitement d'images et à la reconnaissance d'objets pour Magic Mark. Utilisé en association avec un système de vision AOI, il permet de détecter, d'identifier et de mesurer automatiquement des objets, du texte et des codes. Le marquage laser est ensuite automatiquement aligné sur la pièce et vérifié à l'issue du processus de marquage. De plus, le plugin AOI prend également en charge des applications dans le domaine de la reconnaissance optique de caractères (OCR).
Pour les applications nécessitant une traçabilité, Magic Mark propose des extensions permettant de créer des étiquettes structurées et conformes aux normes. Le GS1 Builder et le plugin d’importation de données sont particulièrement utiles : le GS1 Builder permet de créer des codes DataMatrix avec une structure de données GS1 valide, tandis que le plugin d’importation de données importe des données variables relatives aux produits et aux processus, telles que les numéros de série, les lots, les références ou les données de commande, à partir de sources de données externes.
Cela permet de saisir les informations sur les produits de manière standardisée et de leur attribuer un identifiant unique tout au long de la chaîne de valeur. Selon l'application, le plugin AOI peut également être utilisé pour détecter des objets, du texte et des codes, ainsi que pour vérifier les marquages après le processus de marquage.
