Economy Fiber / Laser à fibre

Laser à fibre

Economy Fiber

Le système DFL Ventus Marker est un laser à fibre de la série Economy qui convient pour le marquage rapide et simple de surfaces métalliques et plastiques. Le système se distingue par sa grande fiabilité et sa capacité à produire des marquages noirs sur l’acier inoxydable. La focalisation automatique du faisceau laser au moyen de l’Auto Focus permet d’obtenir des résultats d’usinage précis avec une grande répétabilité lorsque les composants changent, que les pièces ont des hauteurs différentes ou que les tolérances de fabrication varient fortement.

La série Economy Fiber offre une alternative économique aux systèmes Business Fiber pour les applications standard utilisant la technologie laser à fibre. Ces systèmes sont idéaux pour débuter dans le traitement des matériaux au laser et peuvent également être utilisés comme éléments d’intégration dans des installations automatisées.

Applications

Brochure produit

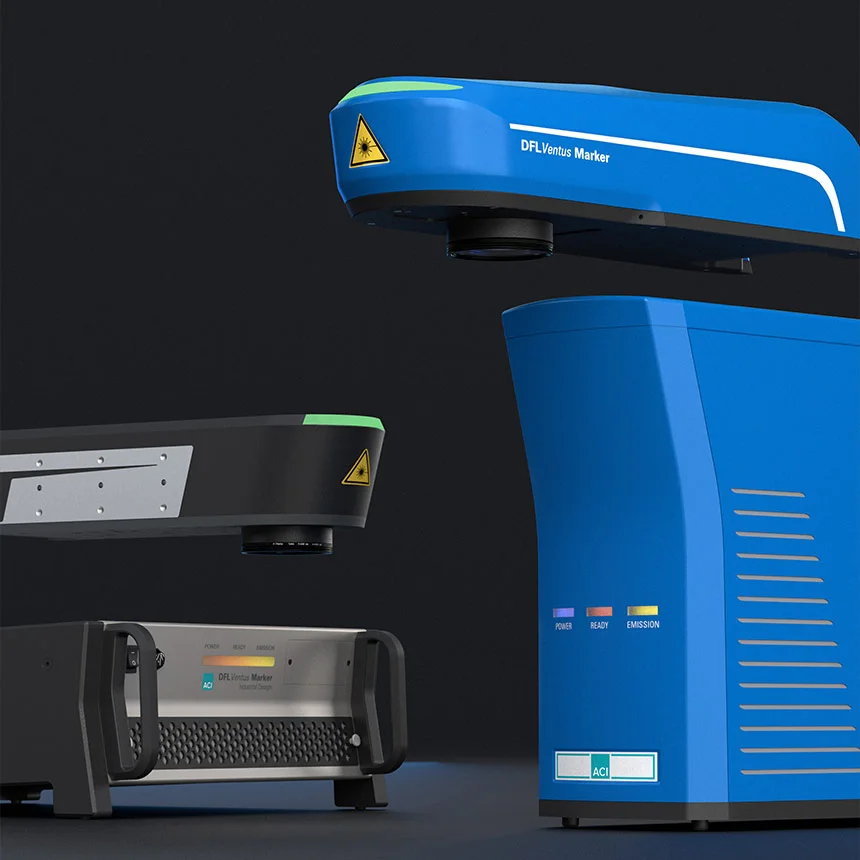

Faserlaser DFL Ventus Marker der Economy Fiber Serie im Industrial und Standard Design

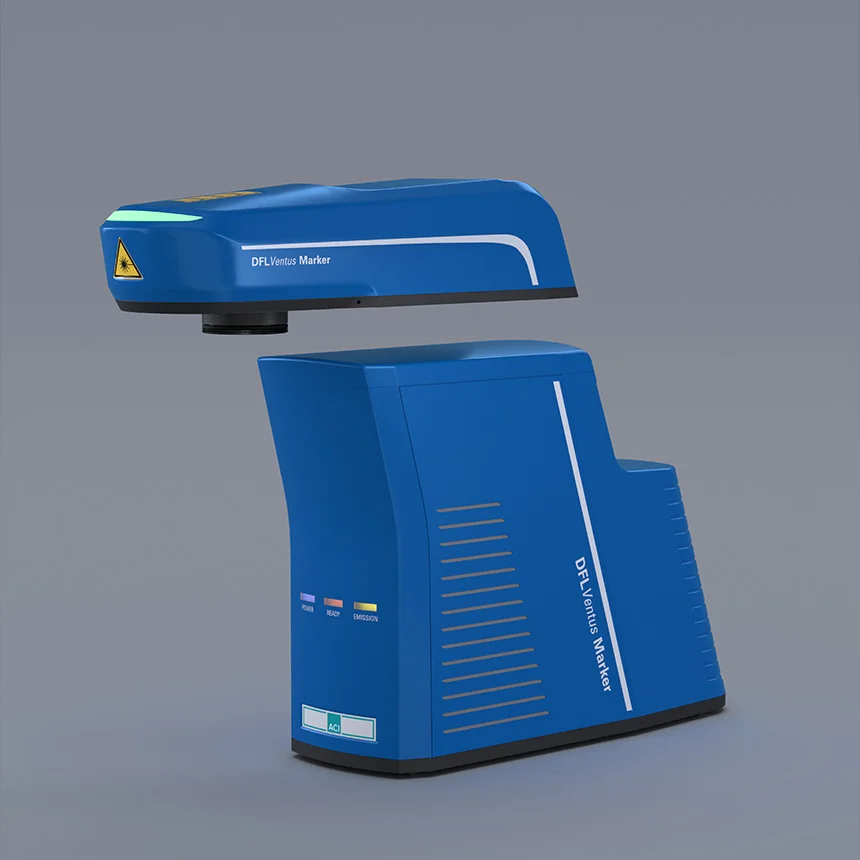

Faserlaser DFL Ventus Marker der Economy Fiber Serie in Standardausführung

Faserlaser DFL Ventus Marker der Economy Fiber Serie im Industrial Design

Données techniques

	DFL Ventus Marker Eco	DFL Ventus Marker Eco – Industrial Design
Type de laser	Yb:fibre	Yb:fibre
Puissance du laser	20/30/50/70 W	20/30/50/70 W
Longueur d’onde	1 064 ± 4 nm	1 064 ± 4 nm
Mode de fonctionnement	pulsé	Q-switched
Qualité du faisceau	1,6 M²	1,6 M²
Classe laser	4, en option 1	4, en option 1
Dimensions tête laser (L x I x H)	595 x 203 x 133 mm	464 x 149 x 107 mm
Dimensions unité d′alimentation (L x I x H)	646 x 224 x 451 mm	580 x 488 x 190 x mm
Poids tête	8 kg	7 kg
Poids unité d′alimentation	20 kg	25 kg
Interfaces	USB	USB 2.0, interface SPS, 4 entrées/4 sorties
Sécurité fonctionnelle conforme à la norme DIN EN ISO 13849-1	PLe	PLe

Matériaux

Matériel et procédure	DFL Ventus Marker Eco	DFL Ventus Marker Eco – Industrial Design
Métal trempé
Graver du métal
Retirer le métal
Plastique mousse
Carboniser le plastique
Graver du plastique
Retrait de la feuille
Couverture de couleur de feuille
Verre
Céramique
Bois, papier, cuir

Caractéristiques

Refroidi à 100 % par air
Faible consommation d’énergie
Commande par PC externe
Intégration facile en raison des dimensions et du poids réduits
Longueur de fibre de 3 m
Choix de différents objectifs pour différentes tailles de champs de marquage

Accessoires en option

Focalisation automatique du faisceau laser (Auto Focus)
Systèmes de vision pour la reconnaissance automatique d’objets (AOI) Positionnement de marques assisté par caméra (CPM)
Systèmes de lecture de codes
Sortie USB externe, par ex. pour les applications de caméra
Détecteur de mise au point externe

Logiciel

Le système laser est commandé par notre propre logiciel laser Magic Mark. Il permet de marquer des pièces avec des textes, des graphiques, des codes (codes DataMatrix, codes à barres), des numéros de série et des logos. Il est également possible de réaliser des marquages périphériques sans amorce sur des pièces à symétrie de rotation. Une gestion intelligente des droits permet de créer différents groupes d’utilisateurs. Le système laser peut ainsi être adapté aux exigences de chaque utilisateur. Le fonctionnement entièrement automatique avec un échange de données vers différentes sources de données est possible sans problème lors de l’utilisation dans des lignes de production automatisées. En option, les fonctions de Magic Mark peuvent être étendues à l’aide de plug-ins, tels que le module de code ou de script.

En savoir plus sur Magic Mark

Symbolische Verpackung für die Lasersoftware Magic Mark V3

Sécurité fonctionnelle

Tous les systèmes laser sont équipés d’un Safety Device (SD) certifié selon EN ISO 13849, conformément aux exigences de la sécurité fonctionnelle, et garantissent ainsi à l’utilisateur une protection maximale contre les dysfonctionnements et un état sûr de son système laser. (EN 13849 PLe cat. 4).

.acc-block .acc-box .content { font-size: 18pt; line-height: 26pt; opacity: 1 !important; visibility: visible !important; max-height: inherit !important; } .acc-block .acc-box .content-area { padding-bottom: 20px !important; padding-top: 20px !important; }

Laserbeschriftung auf einer Tierohrmarke aus Kunststoff

Beschriftung auf einem Sensorgehäuse aus Metall mittels Laserbeschriftung

Beschriftung auf einem Metallzylinder mittels Laserbeschriftung

Beschriftung auf einem Ventil aus Metall mittels Laserbeschriftung

Economy Fiber

Applications

L’objectif du marquage d’un produit ou d’un composant est de créer un marquage qui soit durable, contrasté et de haute résolution. En outre, il ne doit solliciter le matériau ou modifier ses propriétés que de manière minimale. Les systèmes laser de la série Economy Fiber répondent parfaitement à ces exigences.
