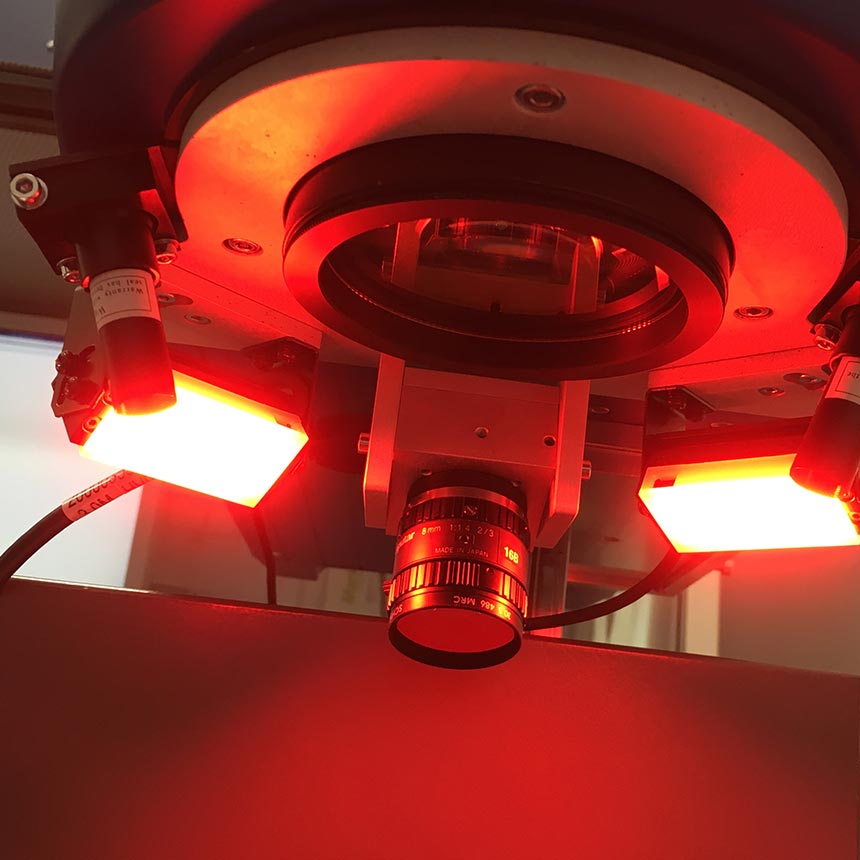

Positionnement précis sur l’image en direct avec le système CPM Vision

Le système CPM Vision est utilisé pour le positionnement assisté par caméra des marquages laser. Il affiche la zone de marquage sous forme d'image en direct ou d'image unique et permet un placement précis de la disposition directement sur l'image de la caméra ou le composant. Cela permet de vérifier visuellement les marquages et de les aligner avec précision avant le début du processus laser.

Les principales différences résident dans l'intégration de la caméra, la taille de l'image et la résolution. Le CPM interne est intégré dans le trajet du faisceau et offre une précision maximale pour les petites tailles d'image. Le CPM externe capture des zones de marquage plus grandes directement via l'optique et est particulièrement adapté aux composants plus grands et aux applications flexibles.

Un CPM interne est particulièrement adapté lorsque de petits composants doivent être positionnés avec une très grande précision. L'intégration de la caméra dans le trajet du faisceau compense la dérive thermique du scanner, ce qui permet un positionnement particulièrement précis du marquage. Cela nécessite l'utilisation d'un laser à fibre de la série Business Fiber ou Economy Fiber.

Le CPM interne n'est disponible que pour les lasers à fibre, en particulier pour le DFL Ventus Marker des séries Business Fiber et Economy Fiber. Le CPM externe est disponible pour les lasers à diode et les lasers CO₂.

Les tailles d'image et les résolutions réalisables dépendent de la variante CPM. Avec le CPM interne, les tailles d'image vont de 5 × 5 à 13 × 13 mm² (image unique) ou de 35 × 35 à 70 × 70 mm² (image composite) avec une résolution de 6 à 15 µm/pixel. Le CPM externe permet d'obtenir des tailles d'image de 60 × 60 à 160 × 160 mm² avec des résolutions de 65 à 200 µm/pixel, en fonction de l'optique et de la taille de l'image.

Sans assistance caméra, le positionnement du tracé de marquage doit souvent être effectué manuellement et à l'œil nu. L'utilisation d'un système CPM Vision réduit cette source d'erreur en aidant l'utilisateur grâce à une image en direct corrigée en perspective. Cela réduit considérablement le risque de marquages incorrects, tout en augmentant la précision et la fiabilité du processus.

Non, le système CPM Vision ne nécessite aucun logiciel supplémentaire. Il est entièrement intégré au logiciel de marquage ACI Magic Mark, ce qui permet d'effectuer les opérations et le positionnement directement dans l'interface familière. Il convient toutefois de noter que CPM est un module matériel distinct (unité caméra) qui doit être présent sur la tête laser ou installé a posteriori. Le positionnement assisté par caméra n'est possible qu'en combinant le matériel et Magic Mark.

Oui, le système CPM Vision peut être installé a posteriori dans de nombreuses stations laser ACI existantes. Cela permet d'équiper les systèmes existants d'un système de positionnement par caméra et ainsi de bénéficier d'une précision et d'une fiabilité de processus accrues, sans avoir à acheter une station laser entièrement nouvelle.

L'image en direct affiche l'ensemble de la zone de marquage et permet de placer la disposition directement sur le composant réel. Si nécessaire, une seule image peut également être utilisée, qui est automatiquement corrigée et adaptée à la zone de marquage. Cela garantit que le marquage virtuel et la surface réelle correspondent exactement.

Le « stitching » consiste à combiner plusieurs images individuelles pour former une seule image haute résolution. Cela est particulièrement utile pour les petites structures ou les marquages délicats qui ne seraient pas entièrement visibles dans l'image en direct. Le « stitching » fournit à l'utilisateur une représentation détaillée pour une précision maximale.
