Business Fiber / Laser à fibre

Laser à fibre

Business Fiber

Los sistemas láser de fibra Business Fiber son ideales para el procesamiento rápido y preciso de metales. Sin embargo, también pueden marcar otros materiales como plásticos, cerámica y láminas láser. Los sistemas de la serie Business Fiber tienen formas de pulso variables, lo que garantiza una alta calidad y limpieza del marcado. La focalisation automatique du faisceau laser au moyen de l’Auto Focus permet d’obtenir des résultats d’usinage précis avec une grande répétabilité lorsque les composants changent, que les pièces ont des hauteurs différentes ou que les tolérances de fabrication varient fortement. Todos los láseres de fibra están refrigerados por aire y tienen una larga vida útil sin elevados costes de mantenimiento.

Los sistemas cumplen la clase de protección láser 4. ACI también ofrece los sistemas láser con una estación láser para permitir el funcionamiento de acuerdo con la clase de protección láser 1. Los láseres pueden utilizarse como solución completa en una estación de trabajo manual o como elementos de integración en una línea de producción automatizada.

Applications

Brochure produit

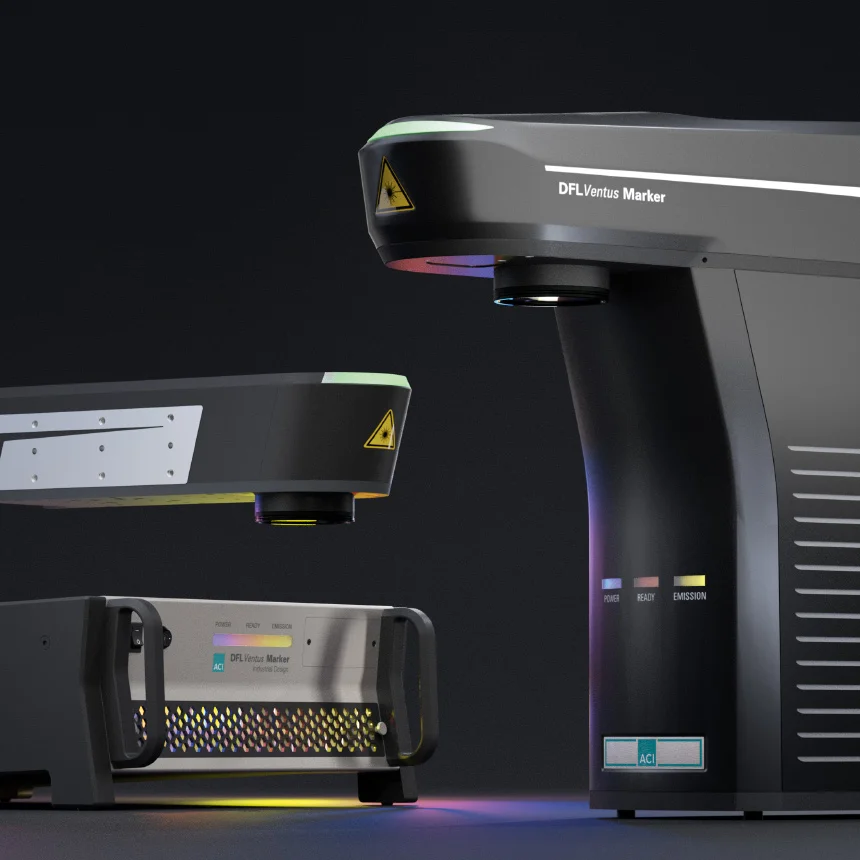

Faserlaser DFL Ventus Marker der Business Fiber Serie im Industrial und Standard Design

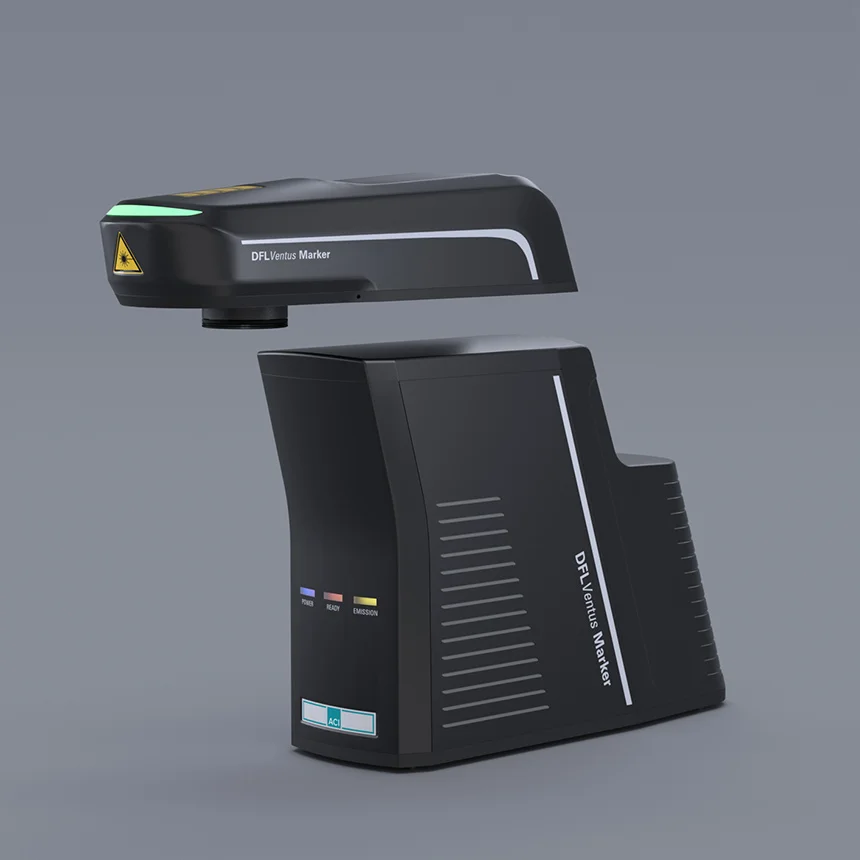

Faserlaser DFL Ventus Marker der Business Fiber Serie in Standardausführung

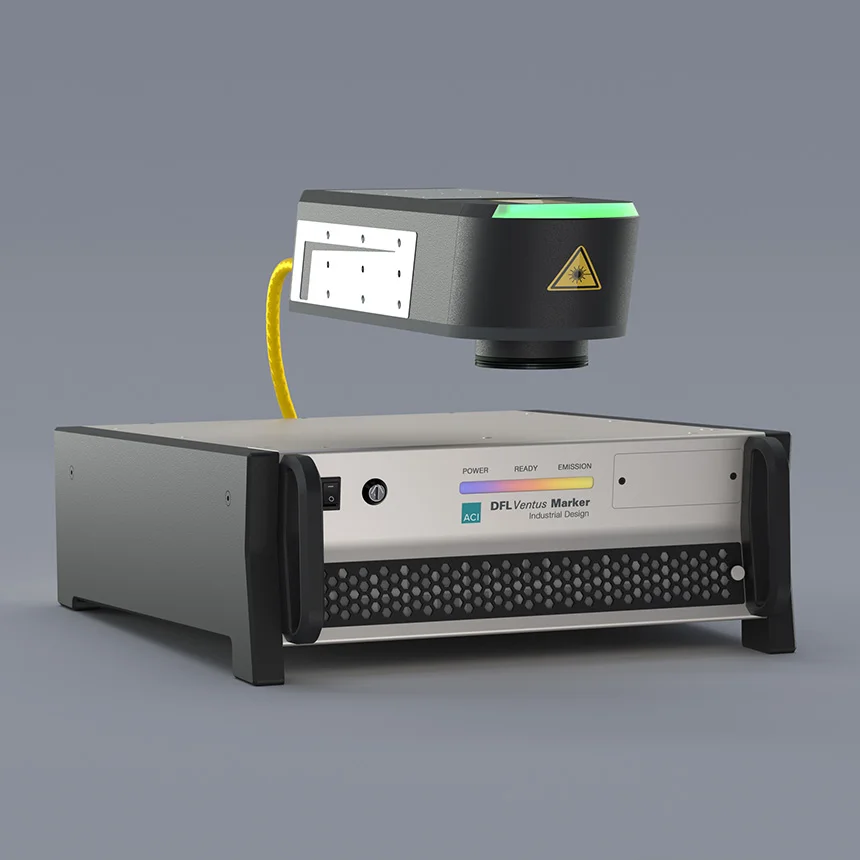

Faserlaser DFL Ventus Marker der Business Fiber Serie im Industrial Design

Caractéristiques techniques

	DFL Ventus Marker	DFL Ventus Marker – Industrial Design
Type de laser	Yb:fibre	Yb:fibre
Puissance du laser	20/50/70 W	20–100 W
Longueur d’onde	1 064 ± 5 nm	1 064 ± 5 nm
Mode de fonctionnement	pulsé	pulsé
Qualité du faisceau	M² > 1,3 bis > 3,7, en fonction du système	M² > 1,3 bis > 3,7, en fonction du système
Classe laser	4, en option 1	4, en option 1
Dimensions tête laser (L x I x H)	595 x 203 x 140 mm	464 x 149 x 107 mm
Dimensions unité d′alimentation (L x I x H)	650 x 224 x 460 mm	580 x 488 x 187 mm
Poids tête	8 kg	7 kg
Poids unité d′alimentation	27 kg	25 kg
Interfaces	USB	USB
Sécurité fonctionnelle conforme à la norme DIN EN ISO 13849-1	PLe	PLe

Matériaux

Matériel et procédure	DFL Ventus Marker	DFL Ventus Marker – Industrial Design
Métal trempé
Graver du métal
Retirer le métal
Plastique mousse
Carboniser le plastique
Graver du plastique
Retrait de la feuille
Couverture de couleur de feuille
Verre
Céramique
Bois, papier, cuir

Caractéristiques

Systèmes MOPA avec possibilités de réglage étendues (largeurs d’impulsion)
Puissance laser modulable
Refroidissement à 100 % par air
Faible consommation d’énergie
Commande par PC externe
Intégration facile en raison des dimensions et du poids réduits
Séparabilité de la tête laser et de l’unité d’alimentation
Différents objectifs au choix pour différentes tailles de zones de marquage

Accessoires en option

Focalisation automatique du faisceau laser (Auto Focus)
Systèmes de vision pour la reconnaissance automatique d’objets (AOI) Positionnement de marques assisté par caméra (CPM)
Systèmes de lecture de codes
Sortie USB externe, par ex. pour les applications de caméra
Focus Shifter pour le marquage de composants de différentes hauteurs
Commande entièrement intégrée grâce à la prise en charge de divers protocoles de communication
Entrée d’encodeur pour le marquage à la volée
Interface de communication série RS 232/RS 485
Interface de communication Ethernet (2 x)

Logiciel

Le système laser est commandé par notre propre logiciel laser Magic Mark. Il permet de marquer des pièces avec des textes, des graphiques, des codes (codes DataMatrix, codes à barres), des numéros de série et des logos. Il est également possible de réaliser des marquages périphériques sans amorce sur des pièces à symétrie de rotation. Une gestion intelligente des droits permet de créer différents groupes d’utilisateurs. Le système laser peut ainsi être adapté aux exigences de chaque utilisateur. Le fonctionnement entièrement automatique avec un échange de données vers différentes sources de données est possible sans problème lors de l’utilisation dans des lignes de production automatisées. En option, les fonctions de Magic Mark peuvent être étendues à l’aide de plug-ins, tels que le module de code ou de script.

En savoir plus sur Magic Mark

Symbolische Verpackung für die Lasersoftware Magic Mark V3

Sécurité fonctionnelle

Tous les systèmes laser sont équipés d’un Safety Device (SD) certifié selon EN ISO 13849, conformément aux exigences de la sécurité fonctionnelle, et garantissent ainsi à l’utilisateur une protection maximale contre les dysfonctionnements et un état sûr de son système laser. (EN 13849 PLe cat. 4).

.acc-block .acc-box .content { font-size: 18pt; line-height: 26pt; opacity: 1 !important; visibility: visible !important; max-height: inherit !important; } .acc-block .acc-box .content-area { padding-bottom: 20px !important; padding-top: 20px !important; }

Beschriftung auf einem Zylinder aus Messing mittels Laserbeschriftung

Beschriftung auf einem Glasfaserverrstärkten Kunststoffgehäuse mittels Laserbeschriftung

Beschriftete Metallbohrer mittels Laserbeschriftung

Beschriftung auf einem Flunsch aus Edelstahl mittels Laserbeschriftung

Beschriftung auf einem Sensorgehäuse aus Metall und Kunststoff

Business Fiber

Applications

Lors du marquage d’un produit ou d’un composant, l’objectif est de créer un marquage permanent, très contrasté et à haute résolution. En outre, il ne doit provoquer qu’une contrainte minimale sur le matériau ou modifier ses propriétés. Les systèmes laser de la série Business Fiber répondent de manière optimale à ces exigences.
