Economy Diode / Nd:YAG-Laser

Laser Nd:YAG

Economy Diode

Les hautes performances et la fiabilité des lasers reposent sur un résonateur court, qui permet d’obtenir une excellente qualité de faisceau et donc un marquage net et précis sur les métaux, les plastiques, les céramiques et d’autres matériaux. Les lasers sont équipés d’un système de refroidissement thermoélectrique par air, qui ne nécessite pas de refroidissement par air/eau ou par eau, ce qui évite à l’utilisateur des travaux de maintenance et des temps d’arrêt coûteux.

Le système est une solution de protection laser de classe 4. ACI propose également tous les systèmes laser avec différents boîtiers de protection pour un fonctionnement en classe de protection laser 1. Cela signifie que les systèmes laser peuvent être utilisés comme poste de travail manuel ou comme élément d’intégration dans un système automatisé.

Applications

Stations laser adaptées

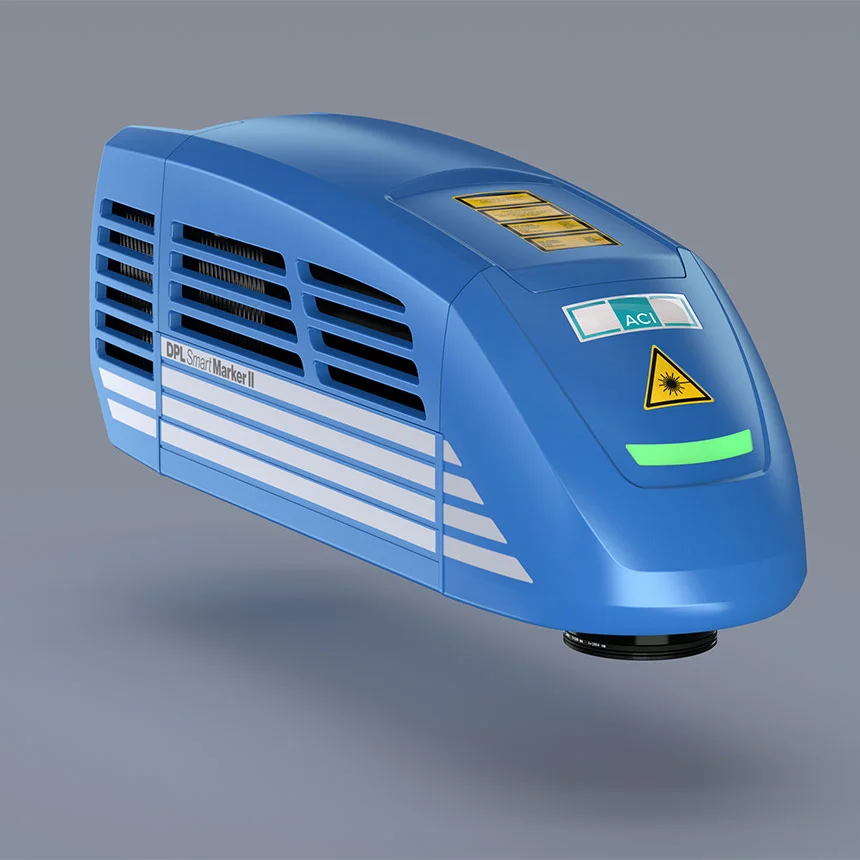

Nd:YAG-Laser DPL Smart Marker der Economy Diode Serie

Données techniques

	DPL Smart Marker I	DPL Smart Marker II
Type de laser	Nd:YAG	Nd:YAG
Puissance du laser	4 W	10 W
Longueur d’onde	1 064 nm	1 064 nm
Mode de fonctionnement	pulsé	pulsé
Qualité du faisceau	M² < 1,5	M² < 1,5
Classe laser	4, en option 1	4, en option 1
Dimensions (L x I x H)	654 x 201 x 237 mm	654 x 201 x 237 mm
Poids	15 kg	16 kg
Interfaces	USB	USB
Sécurité fonctionnelle conforme à la norme DIN EN ISO 13849-1	Ple	PLe

Matériaux

Matériel et procédure	DPL Smart Marker I	DPL Smart Marker II
Métal trempé
Graver du métal
Retirer le métal
Plastique mousse
Carboniser le plastique
Graver du plastique
Retrait de la feuille
Couverture de couleur de feuille
Verre
Céramique
Bois, papier, cuir

Caractéristiques

Refroidi à 100% par air
Faible consommation d’énergie
Faibles coûts d’exploitation
Commande par PC externe
Connexions d’intégration disponibles pour les lignes de production
Différents objectifs au choix pour différentes tailles de champs de marquage

Logiciel

Le système laser est commandé par notre propre logiciel laser Magic Mark. Il permet de marquer des pièces avec des textes, des graphiques, des codes (codes DataMatrix, codes à barres), des numéros de série et des logos. Il est également possible de réaliser des marquages périphériques sans amorce sur des pièces à symétrie de rotation. Une gestion intelligente des droits permet de créer différents groupes d’utilisateurs. Le système laser peut ainsi être adapté aux exigences de chaque utilisateur. Le fonctionnement entièrement automatique avec un échange de données vers différentes sources de données est possible sans problème lors de l’utilisation dans des lignes de production automatisées. En option, les fonctions de Magic Mark peuvent être étendues à l’aide de plug-ins, tels que le module de code ou de script.

En savoir plus sur Magic Mark

Symbolische Verpackung für die Lasersoftware Magic Mark V3

Sécurité fonctionnelle

Tous les systèmes laser sont équipés d’un Safety Device (SD) certifié selon EN ISO 13849, conformément aux exigences de la sécurité fonctionnelle, et garantissent ainsi à l’utilisateur une protection maximale contre les dysfonctionnements et un état sûr de son système laser. (EN 13849 PLe cat. 4).

.acc-block .acc-box .content { font-size: 18pt; line-height: 26pt; opacity: 1 !important; visibility: visible !important; max-height: inherit !important; } .acc-block .acc-box .content-area { padding-bottom: 20px !important; padding-top: 20px !important; }

Graues Zaehlergehaeuse eines Thermischen Energiezaehlers mit Laserbeschriftung

Schwarzes Sensorgehause mit einer weißen Laserbeschriftung

Aufgeschaeumte Kunststoff Kanüle in blau mit einer Laserbeschriftung

Laserbeschriftung auf einer Flexuele aus der Medizintechnik

Economy Diode

Applications

Lors du marquage d’un produit ou d’un composant, l’objectif est de créer un marquage permanent, très contrasté et à haute résolution. En outre, le matériau ne doit être soumis qu’à une contrainte minimale ou voir ses propriétés modifiées. Les systèmes laser de la série Economy Diode répondent de manière optimale à ces exigences.
