Business Diode GN / ND:YVO₄-LASER

Laser Nd:YVO₄

Business Diode GN

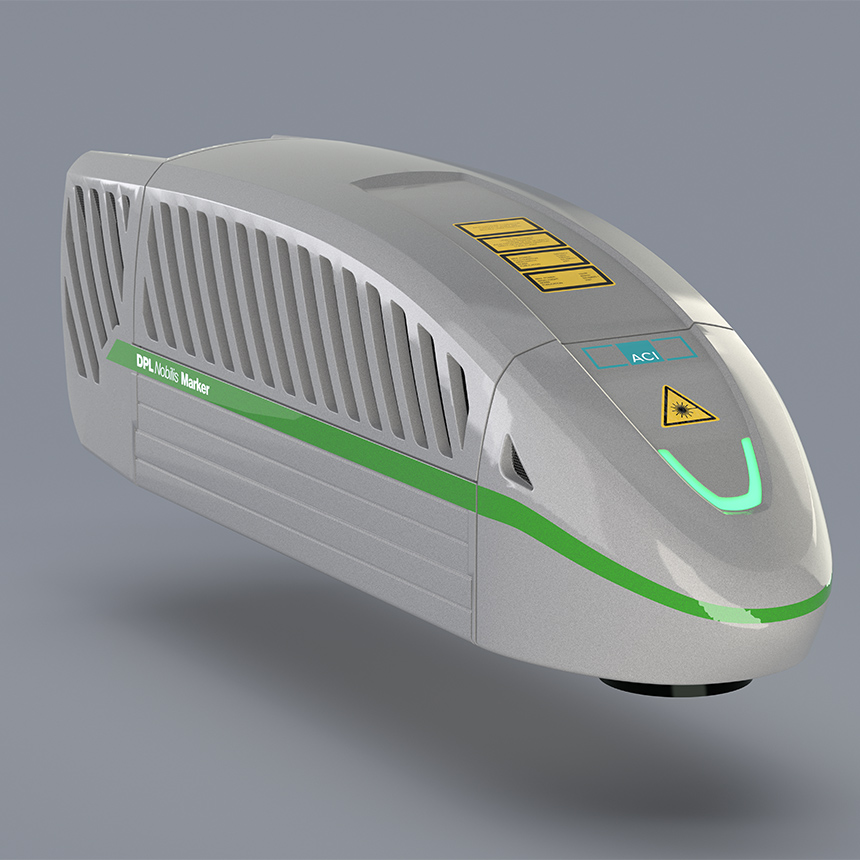

Le marqueur DPL Nobilis est un laser puissant qui permet de réaliser des marquages très fins sur différents matériaux. Il est particulièrement adapté aux plastiques à fort contraste, à l’or, au cuivre ou à d’autres matériaux hautement réfléchissants qui nécessitent un marquage rapide et précis. Le laser est doté d’un système de refroidissement par air thermoélectrique, ce qui garantit une grande disponibilité du système et une maintenance réduite.

Le système est conforme à la classe de protection laser 4, mais ACI propose également tous les systèmes laser avec différents boîtiers de protection pour permettre un fonctionnement conforme à la classe de protection laser 1. Les systèmes laser peuvent ainsi être utilisés comme poste de travail manuel ou comme élément d’intégration dans un système automatisé.

Applications

Stations laser adaptées

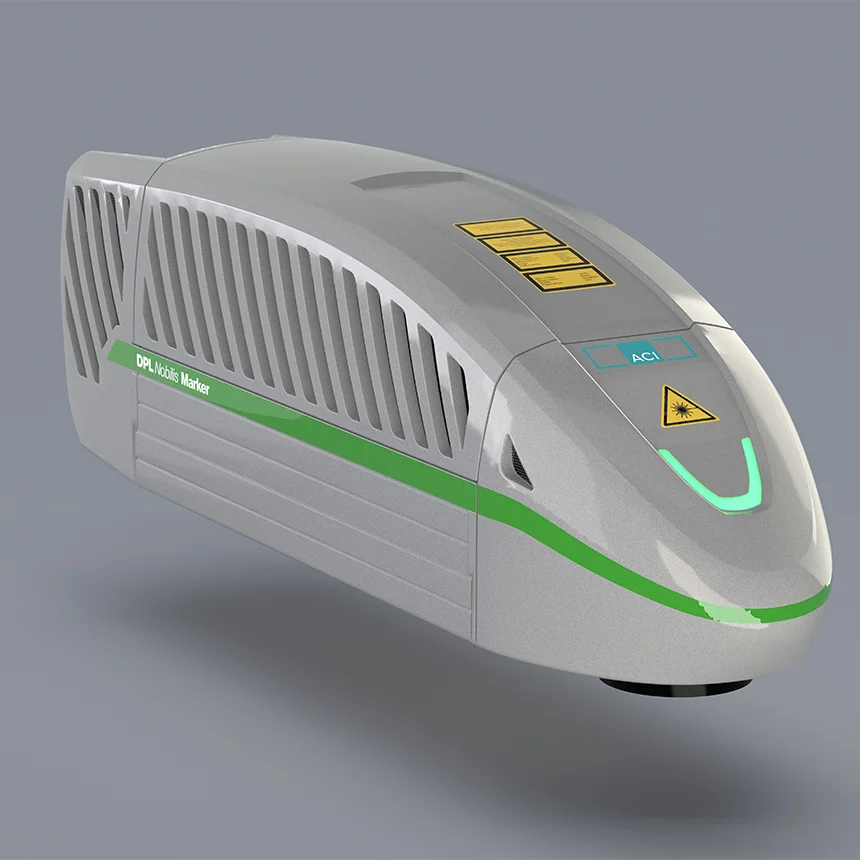

Nd:YVO4-Laser DPL Nobilis Marker der Business Diode GN Serie

Données techniques

	DPL Nobilis Marker
Type de laser	ND:YVO₄
Puissance du laser	5 W
Longueur d’onde	532 nm
Mode de fonctionnement	pulsé
Qualité du faisceau	M² < 1,2
Classe laser	4, en option 1
Dimensions (L x I x H)	740 x 201 x 233 mm
Poids	20 kg
Interfaces	USB
Sécurité fonctionnelle conforme à la norme DIN EN ISO 13849-1	Ple

Matériaux

Matériel et procédure	DPL Nobilis Marker
Métal trempé
Graver du métal
Retirer le métal
Plastique mousse
Carboniser le plastique
Graver du plastique
Retrait de la feuille
Couverture de couleur de feuille
Verre
Céramique
Bois, papier, cuir

Caractéristiques

Refroidi à 100% par air
Faible consommation d’énergie
Faibles coûts d’exploitation
Commande par PC externe
Connexions d’intégration disponibles pour les lignes de production
Différents objectifs au choix pour différentes tailles de champs de marquage

Logiciel

Le système laser est commandé par notre propre logiciel laser Magic Mark. Il permet de marquer des pièces avec des textes, des graphiques, des codes (codes DataMatrix, codes à barres), des numéros de série et des logos. Il est également possible de réaliser des marquages périphériques sans amorce sur des pièces à symétrie de rotation. Une gestion intelligente des droits permet de créer différents groupes d’utilisateurs. Le système laser peut ainsi être adapté aux exigences de chaque utilisateur. Le fonctionnement entièrement automatique avec un échange de données vers différentes sources de données est possible sans problème lors de l’utilisation dans des lignes de production automatisées. En option, les fonctions de Magic Mark peuvent être étendues à l’aide de plug-ins, tels que le module de code ou de script.

En savoir plus sur Magic Mark

Sécurité fonctionnelle

Tous les systèmes laser sont équipés d’un Safety Device (SD) certifié selon EN ISO 13849, conformément aux exigences de la sécurité fonctionnelle, et garantissent ainsi à l’utilisateur une protection maximale contre les dysfonctionnements et un état sûr de son système laser. (EN 13849 PLe cat. 4).

.acc-block .acc-box .content { font-size: 18pt; line-height: 26pt; opacity: 1 !important; visibility: visible !important; max-height: inherit !important; } .acc-block .acc-box .content-area { padding-bottom: 20px !important; padding-top: 20px !important; }

Laserbeschriftung einer grünen Elektronik Platine mit Datamatrix Code und Strichcode

Laserbeschriftung eines Datamatrix Codes und einer Seriennummer auf einem Kupferband

Business Diode GN

Applications

Lors du marquage d’un produit ou d’un composant, l’objectif est de créer un marquage permanent, très contrasté et à haute résolution. En outre, le matériau ne doit être soumis qu’à une contrainte minimale ou voir ses propriétés modifiées. Les systèmes laser de la série Business Diode GN répondent de manière optimale à ces exigences.
