Business Fiber USP / Laser à impulsions ultracourtes

UKP-Laser

Business Fiber USP

Le marqueur DFL Brevis est un laser à impulsions ultra-courtes qui combine une puissance d’impulsion élevée et une courte durée d’impulsion. Cela lui permet de marquer des matériaux sensibles sans dommage thermique (ce que l’on appelle le « marquage laser à froid »). Les marquages laser réalisés avec le marqueur DFL Brevis sont précis, détaillés et de grande qualité.

Applications

Brochure produit

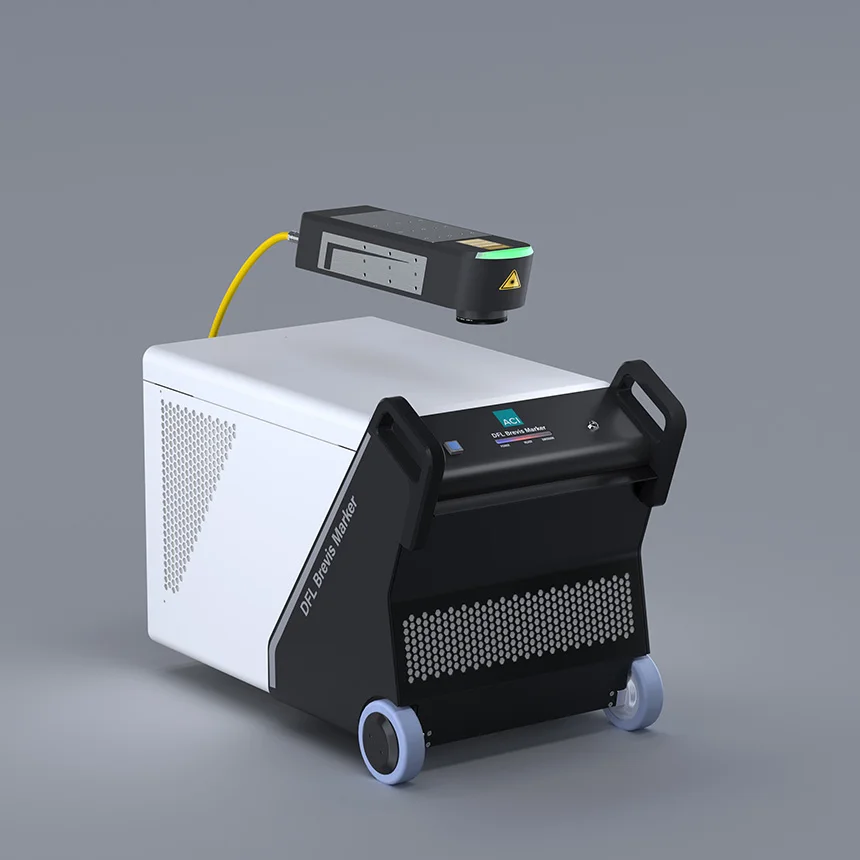

Ultrakurzpulslaser DFL Brevis Marker der Business Fiber USP Serie - Versorgungseinheit und Laserkopf

Données techniques

	DFL Brevis Marker
Type de laser	Ytterbium – Laser à fibre picoseconde
Puissance du laser	50 W
Longueur d’onde	1 030 nm
Mode de fonctionnement	pulsé
Qualité du faisceau	1,2 ≤ M² ≤ 1,4
Classe laser	4, en option 1
Dimensions tête laser (L x I x H)	149 x 107 x 596 mm
Dimensions unité d′alimentation (L x I x H)	598 x 691 x 947 mm
Poids tête	8 kg
Poids unité d′alimentation	100 kg
Interfaces	USB, interfaces Ethernet (2), interfaces série RS232/RS485 (2)
Sécurité fonctionnelle conforme à la norme DIN EN ISO 13849-1	PLe

Matériaux

Matériel et procédure	DFL Brevis Marker
Métal trempé
Graver du métal
Retirer le métal
Plastique mousse
Carboniser le plastique
Graver du plastique
Retrait de la feuille
Couverture de couleur de feuille
Verre
Céramique
Bois, papier, cuir

Caractéristiques

Système laser composé d’une tête laser et d’une unité d’alimentation
Disponible en tant que système autonome ou système d’intégration
Dans la version d’intégration, les composants individuels sont mis à disposition au format 19″ pour l’intégration du système par le client.
La tête laser est reliée à la source laser par un câble laser à fibres optiques.

Caractéristiques optionnelles

Systèmes de vision pour la reconnaissance automatique d’objets (AOI), le positionnement de marquages assisté par caméra (CPM) et les systèmes de lecture de codes.
Selon les exigences de l’application, différents objectifs pour différentes tailles de champs de marquage
Détecteur de focalisation externe
Commande entièrement intégrée, c.-à-d. support de divers protocoles de communication, comme TCP/IP, Industrial
Ethernet (connexion Siemens S7)

Logiciel

Le système laser est commandé par notre propre logiciel laser Magic Mark. Il permet de marquer des pièces avec des textes, des graphiques, des codes (codes DataMatrix, codes à barres), des numéros de série et des logos. Il est également possible de réaliser des marquages périphériques sans amorce sur des pièces à symétrie de rotation. Une gestion intelligente des droits permet de créer différents groupes d’utilisateurs. Le système laser peut ainsi être adapté aux exigences de chaque utilisateur. Le fonctionnement entièrement automatique avec un échange de données vers différentes sources de données est possible sans problème lors de l’utilisation dans des lignes de production automatisées. En option, les fonctions de Magic Mark peuvent être étendues à l’aide de plug-ins, tels que le module de code ou de script.

En savoir plus sur Magic Mark

Symbolische Verpackung für die Lasersoftware Magic Mark V3

Sécurité fonctionnelle

Tous les systèmes laser sont équipés d’un Safety Device (SD) certifié selon EN ISO 13849, conformément aux exigences de la sécurité fonctionnelle, et garantissent ainsi à l’utilisateur une protection maximale contre les dysfonctionnements et un état sûr de son système laser. (EN 13849 PLe cat. 4).

.acc-block .acc-box .content { font-size: 18pt; line-height: 26pt; opacity: 1 !important; visibility: visible !important; max-height: inherit !important; } .acc-block .acc-box .content-area { padding-bottom: 20px !important; padding-top: 20px !important; }

Schwarzbeschriftung einer Chirurgischen Schere durch Laserbeschriftung

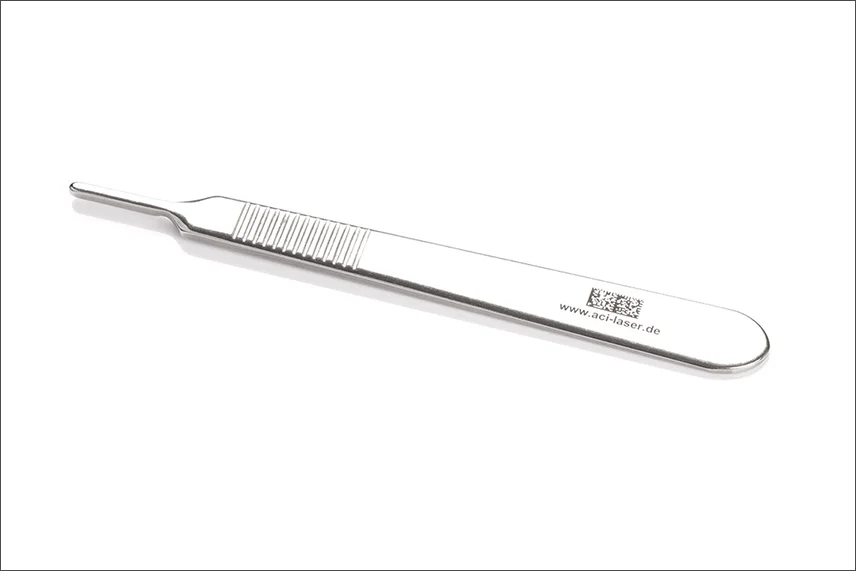

Schwarzbeschriftung auf Skalpellgriff aus Edelstahl durch Laserbeschriftung

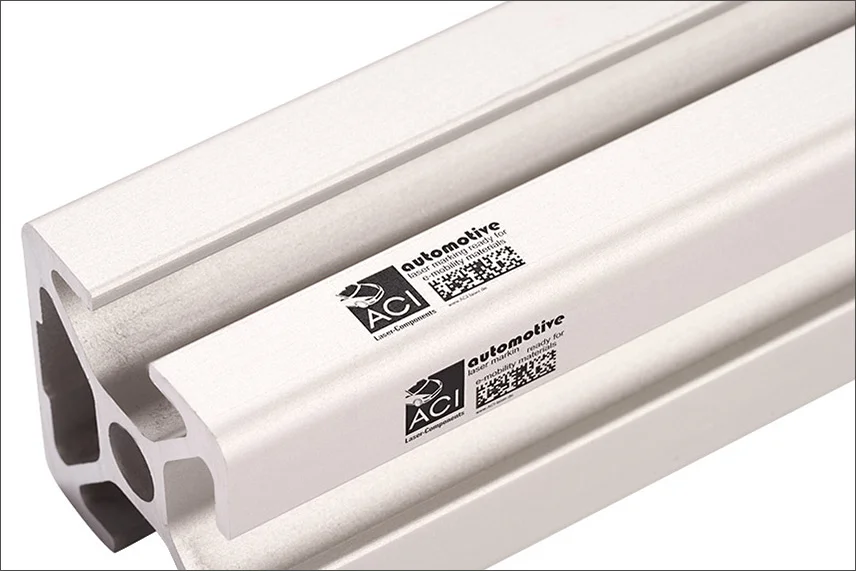

Laserbeschriftung auf Strangpressprofil aus Aluminium

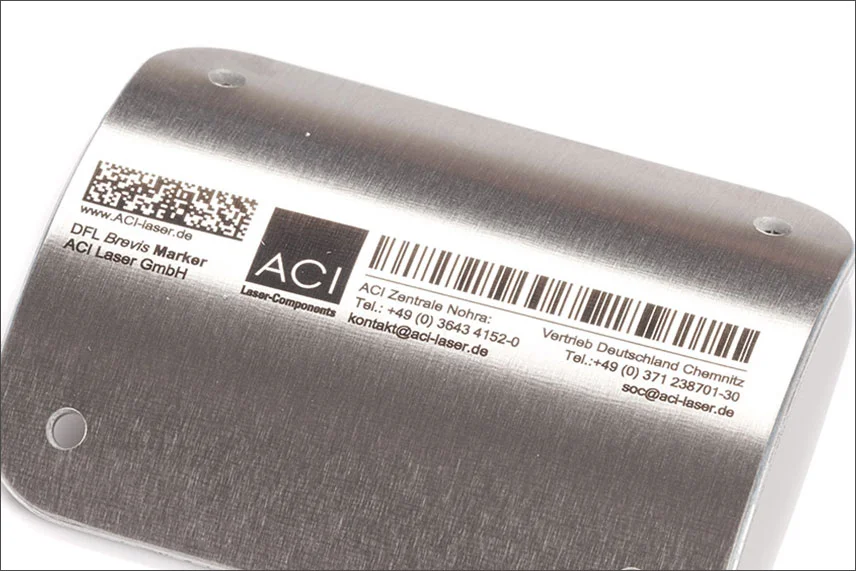

Schwarzbeschriftung eines Typenschilds aus uneloxiertem Aluminium durch Laserbeschriftung

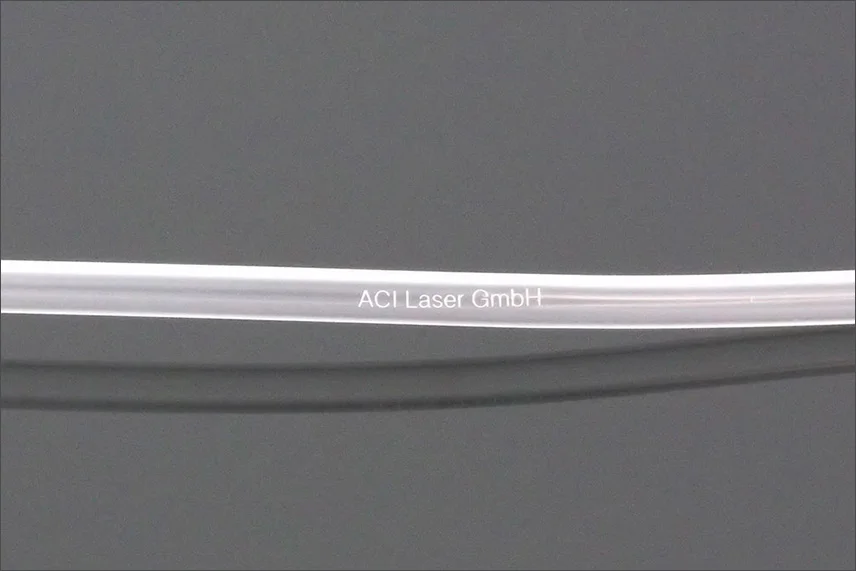

Laserbeschriftung auf einen Silikonschlauch

Business Fiber USP

Applications

Lors du marquage d’un produit ou d’un composant, l’objectif est de créer un marquage permanent, très contrasté et à haute résolution. En outre, il ne doit provoquer qu’une contrainte minimale sur le matériau ou modifier ses propriétés. Les systèmes laser de la série Business Fiber USP répondent de manière optimale à ces exigences.
