Corte en L de una resistencia eléctrica mediante recorte por láser

Procesos – Recorte por láser

¿Qué es el recorte por láser?

El recorte por láser, también conocido como alineación por láser, es un proceso en el que los componentes electrónicos (por ejemplo, resistencias) y los circuitos se alinean o recortan mediante cambios inducidos por láser. Por regla general, las resistencias (de capa gruesa y fina) de un circuito se ven influidas por el láser de tal manera que se ajusta el valor de resistencia individual o de todo el circuito. El requisito previo para llevar a cabo un proceso de recorte por láser de este tipo es un sistema láser adecuado que pueda controlarse con precisión de impulsos conectándolo a la tecnología de medición. El sistema láser se combina con un sistema de visión para posicionar el rayo láser con gran precisión y permitir así una alineación excelente.

En la práctica se utilizan diversas formas de corte para el recorte por láser o la alineación por láser. El corte en serpentín, de uso frecuente, se caracteriza por un gran alcance de recorte y sustituye ventajosamente a los recortadores mecánicos. Además del menor tamaño y los costes más bajos en comparación con los potenciómetros de recorte, las resistencias recortadas por láser se caracterizan por una mayor estabilidad a largo plazo. Las aplicaciones de recorte más frecuentes son el ajuste de la curva característica de los sensores electrónicos, el ajuste a la distancia de conmutación nominal de los interruptores de proximidad o la linealización de los amplificadores de medida en la tecnología médica y de medición.

Proceso de recorte por láser y moldes de recorte

Precisión en electrónica

El recorte por láser permite ajustar con precisión resistencias y circuitos. Las resistencias individuales o zonas específicas de un circuito pueden ajustarse con precisión desviando selectivamente los espejos de exploración del láser. Esto se hace sin dañar el cuerpo base cerámico, eliminando la capa de resistencia o reduciendo la conductancia específica mediante corte por láser.

El proceso de corte se supervisa en tiempo real y se detiene en cuanto se alcanzan las propiedades deseadas. Los datos de la última posición obtenida se guardan automáticamente, para poder continuar el proceso de corte en caso necesario. El objetivo es ajustar con precisión el valor de la resistencia con una desviación mínima.

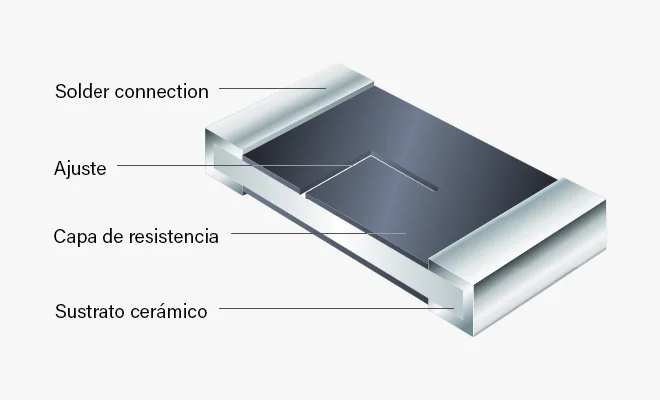

Estructura de una resistencia eléctrica con corte en L
Visión general de los recortes

Linealidad óptima de las resistencias

En la práctica, se utilizan diferentes geometrías de corte para conseguir una linealidad óptima en el rango de ajuste de las resistencias rectangulares. Estos cortes de eficacia probada garantizan un ajuste preciso y eficaz de los valores de resistencia.
